深沟球轴承的参数化建模深沟球轴承的参数化建模图 6.1 深沟球轴承图纸表 6.1 深沟球轴承各参数之间的关系参数 da d b d1 d2 d3 d4 r 公式 da d b d+(da-d)/3 da-(da-d)/3 da-(da-d)/2 (da-d)/6 r 值 28 6 8 17.333 22.667 20 5.333 0.3 6.1.1 设计背景 工业钻孔机需要使用一组深沟球轴承，其图纸如图6.1所示轴承各尺寸的关系如表6.1所示，试完成零件的建模 完 成的零件需要满足以下设计要求：通过修改轴承的几个变量（外径da、内径d、宽度b以及圆角半径r），能够实现轴承 的快速更新，并且滚珠的数量为：取大于等于“滚珠中心圆的周长”除以“1.5倍的滚珠直径”的最小整数 6.1.2 项目分析 由表2.1 可以确知轴承的自由变化参数为da、d、b、r，其它参数都可由这几个参数来表达因此，我们可以利用NX 的表达式功能来管理这些设计参数另外滚珠的数量可以使用NX内部函数“ceiling()”来实现表6.2按照表达式的四个 要素（名称、公式、量纲、单位）列出了NX支持的表达式形式表6.2 UG NX支持的表达式格式名称 da d b d1 d2 d3 d4 r n 公式 28 6 8 d+(da- d)/3 da-(da- d)/3 da-(da- d)/2 (da-d)/3 0.3 ceiling(( pi()*d3)/ (1.5*d4)) 量纲 长度 长度 长度 长度 长度 长度 长度 长度 常量 单位 mm mm mm mm mm mm mm mm 无 ceiling()和pi()为NX内部函数：ceiling()为一取整函数，返回一个大于等于给定数字的最小整数，如 ceiling(7.2)=8；pi()为圆周率，()内不要赋值 6.1.3 项目实施 根据前面的分析，本项目的实施过程如下： (1) 利用NX的表达式功能定义表6.2所列的设计变量。

　　(2) 利用表达式定义草图和特征的尺寸，完成零件的建模 (3) 修改设计变量，验证零件的准确性 6.1.4 过程指导 1. 创建深沟球轴承的模板文件 新建一个部件bearing.prt，启动建模环境在61层创建ACS基准坐标系 2. 使用“表达式”功能定义设计变量 (1) 启动表达式对话框：选择菜单命令“【工具】→【表达式】” (2) 创建第一个设计变量：设置表达式的“量纲”为“长度”，单位为“mm”→输入表达式的“名称”为“da” → 输入表达式的“公式”为“28” →接受表达式 (3) 按照步骤(2)的方法继续创建其他表达式，结果如图6.2所示所有表达式完成后，确定对话框注意：表达滚珠特征的圆周阵列数量的变量“n”的量纲为“恒定的” ，没有“单位” 图 6.2 表达式对线) 选择旋转特征命令→在旋转对话框中选择草图图标→选择YC-ZC平面创建草图→绘制如图6.3(a)所示的草图，注 意草图的尺寸约束全部为输入公式→完成草图→单击MB2→选择基准坐标系的Y轴为旋转轴→单击MB2，接受旋转体的 缺省参数，完成如图所示的结果 (a)旋转体的草图剖面 (b)完成的旋转特征 图 6.3 创建旋转特征(2) 创建滚珠的旋转体特征：选择旋转特征命令→在旋转对话框中选择草图图标→选择YC-ZC平面创建草图→绘制如 图6.4(a)所示的草图，注意草图的尺寸约束全部为输入公式→完成草图→单击MB2→选择基准坐标系的Z轴为旋转轴→ 单击MB2，接受旋转体的缺省参数，完成如图6.4(b)所示的结果。

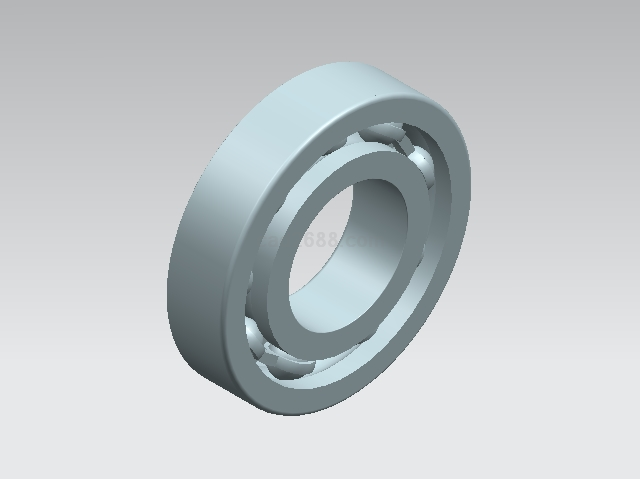

　　(a) 旋转体的草图剖面 (b)完成的旋转特征 (b) 图6.4 滚珠的创建 (c) 注意：如果滚珠半径尺寸为“d4/2”，则其与外部实体不相交，无法进行布尔运算，这样不能利用“引用功能”完成圆周阵列， 所以在此处将其尺寸放大 (3) 创建布尔运算-“求和”选择最外侧实体为目标体，选择其它的实体作为工具条创建布尔运算-“求和” (4) 创建滚珠的圆周阵列：选择“引用”命令图标→选择“圆周阵列”→选择生成滚珠的旋转特征进行阵列→输入阵列参 数为“数量为n，角度为360/n” →选择基准坐标系的Y轴作为旋转轴，完成圆周阵列，如图6.5所示 图 6.5 圆周阵列 图 6.6 修改变量后的结果(5) 创建边倒圆：以半径为“r”对轴承的四条边缘进行圆角处理 (6) 保存部件 4. 验证零件 打开表达式对线”，检查部件是否能够顺利更新如果能够顺利更新，结 果应为 6.6 所示 谢谢观看！谢谢我的老师宋志国（他制作的设计过程） 愿各位同行工作愉快！！！。
